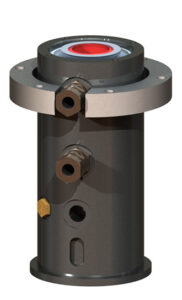

Пружинный цоколь
Ввиду особенностей конструкции, ослабление устройств защиты от падения SITEMA возможно только при условии, если отсутствует нагрузка на зажимную систему. Как правило, это также предписывается действующими положениями по безопасности. Однако в том случае, если после выключения давления груз по-прежнему оказывает нагрузку или по какойлибо причине слегка опускается вниз, на устройство защиты от падения воздействует определенная нагрузка. Поэтому на практике зачастую требуется предварительное поднятие груза, чтобы произошло ослабления устройства защиты от падения и стало возможным перемещение в направлении приложения нагрузки.
Во избежание этого неудобства можно установить устройство защиты от падения на раму станка не напрямую, а посредством пружинного цоколя. Принцип работы пружинного цоколя см. в интерактивной модели.
A20 — Dimensions, Spring Base compressive load versionsПреимущества
- Даже в случае значительного опускания груза (например, по причине утечек в цилиндре) в нормальном циклическом режиме работы возможно ослабление устройства защиты от падения без предварительного подъема груза.
- Главный критерий безопасности «Ослабление устройства защиты от падения возможно только при отсутствии нагрузки на штангу» выполняется без каких-либо ограничений.
- Пружинный цоколь также компенсирует продольное смещение оси груза относительно штанги. Прочие механизмы компенсации не требуются.
Крепление, монтаж
Пружинное основание устанавливается на ограждение на заводе в готовом к использованию виде. Для дооснащения поставляются отдельные инструкции по установке.
Пружинный цоколь на заводе закрепляется на устройстве защиты от падения. В целях дооснащения поставляется отдельная инструкция по монтажу.
Для моделей, предназначенных для нагрузки на сжатие (KR, KRP и K), предусмотрены два варианта установки на раму станка: с помощью резьбовых отверстий, совпадающих с резьбовыми отверстиями зажимной головки, или посредством навинчиваемого буртика, на который устанавливается накидной фланец типа FL/FS (см. раздел «Комплектующие»).
В моделях, предназначенных для нагрузки на растяжение, пружинный цоколь закрепляется на раме станка с помощью винтов.
Другие аксессуары для изделия
Фланцы
Все стандартные модели устройств защиты от падения SITEMA, предназначенных для нагрузки на сжатие, оснащены резьбой в нижней части и могут просто привинчиваться к раме станка. Однако зачастую требуется фланцевое соединение, если привинчивание снизу невозможно или необходимо свободное «плавающее» крепление в целях компенсации возможных нарушений соосности. В ассортименте SITEMA представлены различные фланцы для подвижного или неподвижного закрепления с подвешиванием или установкой на опорную поверхность.
