БОЛЬШАЯ ПОРЦИЯ
БЕЗОПАСНОСТИ
Сильная марка и уникальная технология
Проверенная технология зажимов с самоусилением известна по всему миру. Наша узнаваемая марка способствует прозрачности на рынке зажимных элементов и линейных тормозов. При этом технология SiForce Technology олицетворяет не только безопасность, но и принцип самоусиления (Self Intensifying Force).
Большая порция безопасности для людей и оборудования
Технология зажимов с самоусилением, предназначенная прежде всего для фиксации больших аксиальных сил и нагрузок, имеет мировую репутацию гаранта наивысшей безопасности для людей и оборудования. Наряду с абсолютной эксплуатационной надежностью главную роль играет качество, которое обуславливает долговечность зажимных головок.
Обзор преимуществ
- Ослабление под нагрузкой невозможно, полная защита от нежелательного ослабления.
- Если нагрузка на закрытую зажимную систему отсутствует (зафиксированное состояние), для ослабления достаточно подать давление (подъем груза не требуется).
- Ослабление зажимной системы под нагрузкой (например, в случае аварийного выключения) возможно только после сброса нагрузки. Таким образом гарантируется надежный перенос нагрузки в другую систему (например, привод). Для ослабления достаточно приподнять груз; дополнительная сила (операция отвода) не требуется.
- Плавное ослабление при использовании на цилиндрах.
- Несмотря на закрытую зажимную систему возможно перемещение вверх, например, в целях спасения застрявших людей.
- Нагрузка на зажимную систему прикладывается только в случае необходимости.
- Очень высокий срок службы (значения B10D до 6 миллионов циклов).
- С учетом коэффициента запаса прочности > 2.
- Также возможна пневматическая фиксация нагрузок до 220 кН.
Пояснения к отдельным пунктам приводятся далее на этой странице.

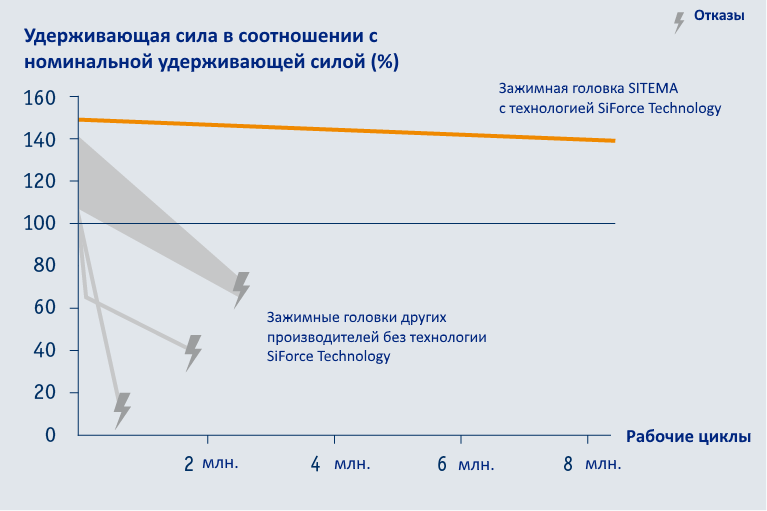

Высокий срок службы
В пружинном зажимном устройстве без технологии SiForce Technology удерживающая сила создается с помощью тарельчатых или винтовых пружин, которые прижимают устройство к штанге. Эта сила всегда постоянна и зависит только от пружин. Таким образом, при каждой активации зажимного устройства на штангу в полной мере воздействует удерживающая сила, что означает максимальный износ.
В зажимных устройствах с самоусилением и технологией SiForce Technology также используются пружины, однако они имеют намного меньшую силу по сравнению с удерживающей силой и предназначены только для надежного перевода устройства в требуемое положение. Эти устройства не создают удерживающую силу. При фиксации груза на зажимное устройство фактически не воздействует сила, а при передаче нагрузки воздействует только сила тяжести. Благодаря этому зажимные головки с технологией SiForce Technology отличаются значительно более высоким сроком службы, чем пружинные зажимные головки без данной технологии.
Компактная конструкция
Крупные пакеты пружин не требуются, поэтому зажимные головки с технологией SiForce Technology отличаются очень компактной конструкцией. Пример: для фиксации груза 6 тонн с коэффициентом запаса прочности > 2 стандартное пружинное зажимное устройство без технологии SiForce Technology должно иметь диаметр ок. 220 мм и длину ок. 315 мм. Для сравнения: зажимная головка с технологией SiForce Technology (например, устройство защиты от падения SITEMA KR 56) имеет диаметр всего лишь 140 мм при длине 262 мм!
Сильная пневматическая фиксация
Для открывания и удержания в открытом положении пружинного линейного тормоза без технологии SiForce Technology каждый раз необходимо преодолевать полную силу пружин, поэтому при использовании пневматического управления приходится ограничиваться относительно малыми удерживающими силами.
Благодаря давлению ослабления в технологии SiForce Technology требуется преодоление лишь относительно малого веса конической или клинообразной зажимной головки, а также относительно малой силы удерживающих ее пружин.Таким образом становится возможной пневматическая фиксация грузов до 22 тонн с помощью устройств защиты от падения SITEMA на основе технологии SiForce Technology.
Коэффициент запаса прочности
Допущенные к эксплуатации зажимные головки SITEMA с технологией SiForce Technology (устройства защиты от падения и предохранительные тормоза) имеют допустимую нагрузку. Согласно допуску DGUV требуется гарантированная минимальная удерживающая сила с коэффициентом 2, т. е.зажимная головка должна быть способной к восприятию двукратной номинальной нагрузки.
Внутренние стандарты SITEMA устанавливают значительно более высокий коэффициент безопасности. Так, например, устройство защиты от падения SITEMA KR 40 или KRP 40 с технологией SiForce Technology при номинальной нагрузке в 3,3 тонны должно иметь фактическую удерживающую силу более 10 тонн!
Спасение людей
В различных машинах с линейными тормозами и зажимных устройствах используется гидравлическое или пневматическое давление для удержания в открытом положении. В случае спада давления в системе зажим закрывается. Если причиной спада давления является неисправность, в пружинных зажимных системах без технологии SiForce Technology для перемещения зафиксированного груза необходимо преодолеть полную удерживающую силу, что зачастую невозможно.
В зажимных системах с технологией SiForce Technology всегда возможно перемещение оси противоположно направлению приложения нагрузки даже в закрытом состоянии, т. е.при отсутствии давления. В экстренной ситуации это позволяет быстрее и проще освободить застрявших в лифте людей, что в конечном итоге означает спасение человеческих жизней.
Принцип работы
Зажимная система с самоусилением работает не на основе силы пружин.Для фиксации груза здесь используется энергия, производимая при опускании груза. В горизонтальных конструкциях применяется приводная сила фиксируемого груза. Зажимная головка SiForce удерживается в открытом положении с помощью гидравлического или пневматического давления. Зажимная головка SiForce удерживается в открытом положении с помощью гидравлического или пневматического давления.
В нормальном режиме эксплуатации фиксируемый груз останавливается приводом машины и дополнительно страхуется зажимной головкой.
При этом зажимная система сначала только прилегает к штанге без создания удерживающей силы. Уже в этом состоянии происходит фиксация груза, о чем свидетельствует соответствующий сигнал зажимной головки. Для ослабления зажима достаточно просто подать давление.
Надежная удерживающая сила
При неисправности рабочего тормоза или привода происходит опускание груза в зафиксированном состоянии.В этом случае зажимная система стягивается и создает очень высокую удерживающую силу. При этом действует следующее правило: чем выше аксиальная сила, тем плотнее стягивается зажимная головка, увеличивая удерживающую силу.
Абсолютная эксплуатационная надежность
В случае неисправности оборудования или ошибки оператора возможно открывание пружинного линейного тормоза без технологии SiForce Technology даже при наличии нагрузки, тогда как в технологии SiForce Technology сначала должно быть гарантировано надежное восприятие нагрузки другой системой. После восприятия нагрузки (и только при выполнении этого условия!) зажим должен быть ослаблен и лишь затем может быть открыт. Как правило, ослабление зажима возможно только после подъема груза каким-либо другим исправным механизмом, например, приводом машины. Технология SiForce Technology автоматически гарантирует безопасность до ослабления зажима, так как обязательно требуется фиксация груза другой системой. Интересная подробность: если зажимная головка с технологией SiForce Technology только зафиксировала груз, но еще не восприняла нагрузку, ее можно открыть простой подачей давления, как в пружинном линейном тормозе.
Отвод не требуется
В отрасли бытует мнение, что для зажимных систем с самоусилением всегда требуется отвод, что может быть недостатком. Однако это утверждение неверно. Отвод системы не требуется, а в рамках анализа безопасности защита от случайного срабатывания не может рассматриваться как недостаток.
При использовании линейного тормоза всегда обращайте внимание на логотип SiForce, чтобы гарантировать оптимальную защиту персонала вашей установки.
