PowerStroke
Зажимная головка со встроенной функцией короткого хода
PowerStroke
PowerStroke применяется в любых горизонтальных и вертикальных конструкциях, где требуется создание больших сил на малом расстоянии.
Серия FSK, FSKP
- Зажимная головка с дополнительной встроенной функцией короткого хода
- Идеально подходят для прессования, штамповки, соединения, клепки, осаживания, формования, чеканки, смыкания форм и т. д.
Быстрый и рабочий ход: 2 функции, 2 привода
Зажимная головка со встроенным короткоходовым цилиндром
Зажимная головка PowerStroke (FSK) предназначена для фиксации и тяги штанги в одном направлении (направление смыкания). Она применяется в любых конструкциях, где требуется создание больших сил на малом расстоянии. С помощью одного устройства возможно создание сил до 180 тонн, при этом сила пропорциональна приложенному давлению. Предлагаются гидравлические (FSK) и пневматические модели (FSKP).
Лучше раздельно!
Создание быстрых и мощных перемещений с помощью только одной системы? Это неэффективный компромисс. PowerStroke берет на себя самую тяжелую работу, обеспечивая рабочую силу до 1800 кН. А в целях размыкания, смыкания и позиционирования пресс-формы можно использовать более эффективный, компактный, быстрый и прежде всего экономичный привод!
Принцип работы, Моделирование & Конструкция
Технические характеристики
Здесь вы найдете габариты, файлы САПР и технические характеристики.
файлы
Подробное описание продукта, а также информацию о правильном выборе размера, управлении, конструкции удилища и многое другое вы найдете в PDF-файле, ссылка на который находится здесь.
P11 — Dimensions, type FSK (hydraulic)Управление
Направление нагрузки
Специфическая особенность
Зажим через
Нет результатов
Серия FSK
гидравлические, стандартные
| Тип | Идент. № | Штанга мм | рабочее усилие кН | Давление | Корпус ∅ mm | Длина |
Скачать | Цена |
|---|---|---|---|---|---|---|---|---|
| FSK 45 | FSK 045 10 | 45 | 60 | 75 | 160 | 310 |  CAD |
 Запрос |
| FSK 70 | FSK 070 10 | 70 | 110 | 75 | 198 | 353 | CAD |
Запрос |
| FSK 100 | FSK 100 10 | 100 | 300 | 100 | 268 | 450 | CAD |
Запрос |
| FSK 125 | FSK 125 10 | 125 | 650 | 160 | 328 | 600 | CAD |
Запрос |
| FSK 160 | FSK 160 10 | 160 | 1000 | 160 | 417 | 700 | CAD |
Запрос |
| FSK 180 | FSK 180 10 | 180 | 1400 | 160 | 476 | 770 | CAD |
Запрос |
| FSK 200 | FSK 200 10 | 200 | 1800 | 180 | 546 | 865 | CAD |
Запрос |
Исполнения с другими диаметрами штанги (в т. ч. в дюймах) или другими нагрузками по запросу.
Серия FSK-SVE
гидравлические, Штанга покидает модуль
| Тип | Идент. № | Штанга мм | рабочее усилие кН | Давление | Корпус ∅ mm | Длина |
Скачать | Цена |
|---|---|---|---|---|---|---|---|---|
| FSK-SVE 45 | FSK 045 11 | 45 | 60 | 75 | 160 | 310 | CAD |
Запрос |
| FSK-SVE 70 | FSK 070 11 | 70 | 110 | 75 | 198 | 353 | CAD |
Запрос |
| FSK-SVE 100 | FSK 100 11 | 100 | 300 | 100 | 268 | 450 | CAD |
Запрос |
| FSK-SVE 125 | FSK 125 11 | 125 | 650 | 160 | 328 | 600 | CAD |
Запрос |
| FSK-SVE 160 | FSK 160 11 | 160 | 1000 | 160 | 417 | 700 | CAD |
Запрос |
| FSK-SVE 180 | FSK 180 11 | 180 | 1400 | 160 | 476 | 770 | CAD |
Запрос |
| FSK-SVE 200 | FSK 200 11 | 200 | 1800 | 180 | 546 | 865 | CAD |
Запрос |
Исполнения с другими диаметрами штанги (в т. ч. в дюймах) или другими нагрузками по запросу.
Серия FSKP
пневматические, стандартные
| Тип | Идент. № | Штанга мм | рабочее усилие кН | Давление | Корпус ∅ mm | Длина |
Скачать | Цена |
|---|---|---|---|---|---|---|---|---|
| FSKP 16-S | FSKP 016 01 | 16 | 11 | 5 | 6 | 126 | CAD |
Запрос |
| FSKP 16-Z | FSKP 016 11 | 16 | 11 | 5 | 6 | 126 | CAD |
Запрос |
| FSKP 20-S | FSKP 020 01 | 20 | 19 | 6 | 148 | 228 | CAD |
Запрос |
| FSKP 20-Z | FSKP 020 11 | 20 | 19 | 6 | 148 | 228 | CAD |
Запрос |
| FSKP 25-S | FSKP 025 01 | 25 | 27 | 5 | 6 | 177 | CAD |
Запрос |
| FSKP 25-Z | FSKP 025 11 | 25 | 27 | 5 | 6 | 177 | CAD |
Запрос |
Исполнения с другими диаметрами штанги (в т. ч. в дюймах) или другими нагрузками по запросу.
Серия FSKP-SVEF & FSKP-SVEL
пневматические, Штанга покидает модуль
| Тип | Идент. № | Штанга мм | рабочее усилие кН | Давление | Корпус ∅ mm | Длина |
Скачать | Цена |
|---|---|---|---|---|---|---|---|---|
| FSKP 16-SVEF | FSKP 016 02 | 16 | 11 | 5 | 6 | 126 | CAD |
Запрос |
| FSKP 16-SVEL | FSKP 016 03 | 16 | 11 | 5 | 6 | 126 | CAD |
Запрос |
| FSKP 20-SVEF | FSKP 020 02 | 20 | 19 | 6 | 148 | 228 | CAD |
Запрос |
| FSKP 20-SVEL | FSKP 020 03 | 20 | 19 | 6 | 148 | 228 | CAD |
Запрос |
| FSKP 25-SVEF | FSKP 025 02 | 25 | 27 | 5 | 6 | 177 | CAD |
Запрос |
| FSKP 25-SVEL | FSKP 025 03 | 25 | 27 | 5 | 6 | 177 | CAD |
Запрос |
Исполнения с другими диаметрами штанги (в т. ч. в дюймах) или другими нагрузками по запросу.

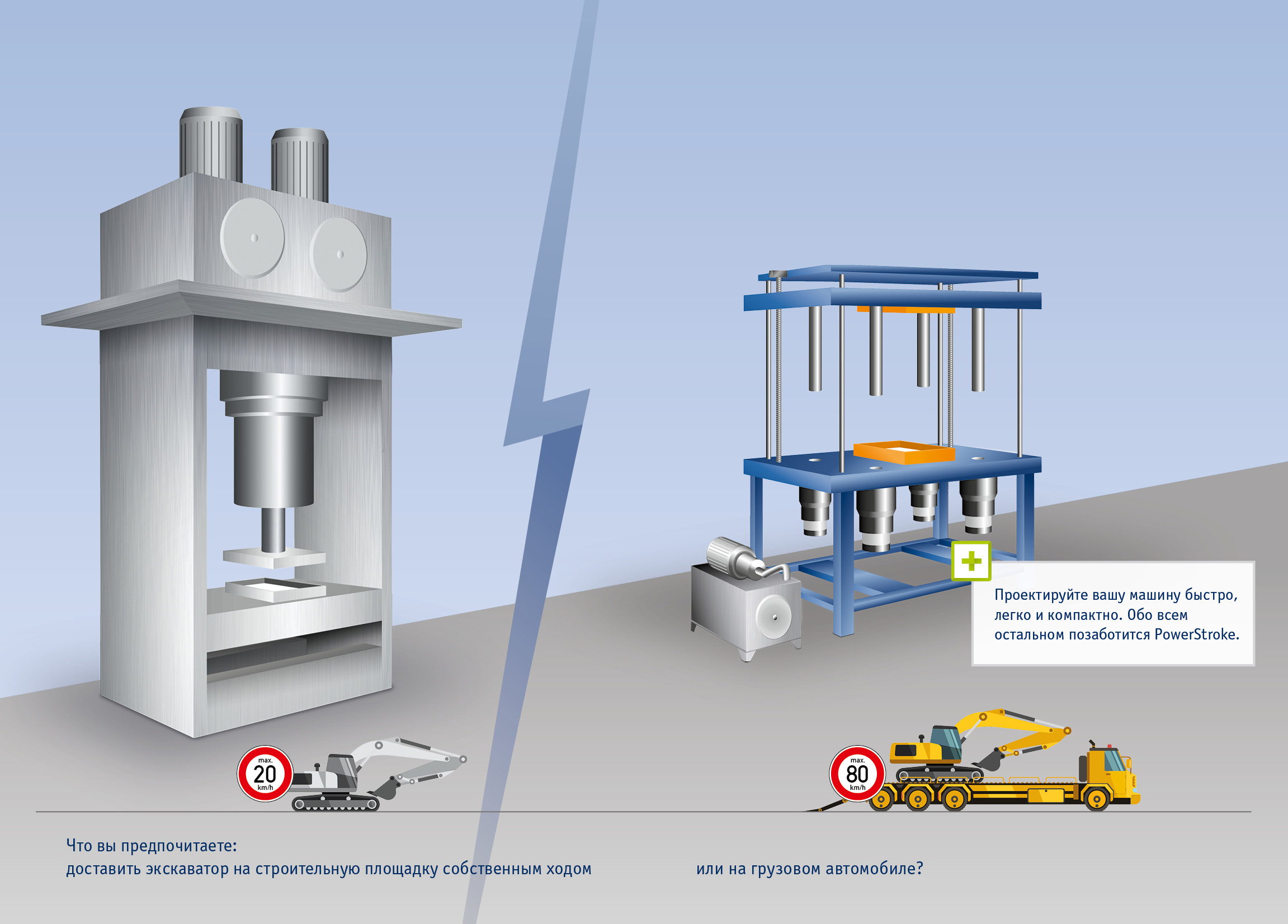

Быстрый и рабочий ход: 2 функции, 2 привода
Стандартный пресс
Стандартный пресс, как правило, оснащен расположенным по центру рабочим цилиндром, который наряду с рабочим ходом отвечает за ходы смыкания и размыкания. Короткий мощный рабочий ход противопоставляется длинному ходу смыкания или размыкания с малой силой. Это означает, что ходы смыкания и размыкания выполняются медленно и с большими затратами энергии, т.е. неэффективно. На конструкцию станины пресса также накладываются существенные ограничения: сила, с которой мощный цилиндр воздействует в направлении вниз, должна восприниматься и на другом конце, т.е. на верхней траверсе. Эта сила проходит через всю станину и портал пресса, которые должны обладать соответствующей прочностью.
Преимущества пресса с PowerStroke

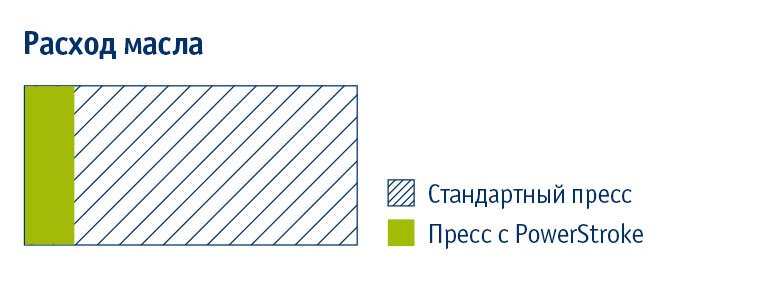

Зажимная головка PowerStroke делает конструкцию проще и эффективнее! Она создает короткий рабочий ход в той точке, где он требуется. В результате ходы смыкания и размыкания могут выполняться более компактной приводной системой. Быстро и с малыми затратами энергии. Благодаря своей продуманной позиции PowerStroke смыкает пресс-форму вместо воздействия на нее рабочим цилиндром. Таким образом силовое замыкание создается только в пределах пресс-формы, а не по всей станине. Это позволяет делать конструкцию пресса более компактной. А компактная конструкция PowerStroke и приводной системы дает дополнительную свободу в проектировании. Также возможно выдвижение штанг из зажимной головки PowerStroke для создания просторной зоны обработки. Благодаря высокой эффективности PowerStroke существенно снижаются требования к размерам гидравлических агрегатов и расходу масла. Также возможно значительное сокращение потребления электроэнергии.
- Силовое замыкание на меньшем участке >
Возможно создание более компактной конструкции - Снижение затрат на техобслуживание >
Долговечные компоненты и простая замена - упрощенная концепция привода >
Сокращение затрат на материалы - Снижение гидравлического рабочего объема >
Сокращение потребления энергии - Фиксация на закаленных стандартных штоках поршня
Не требуются сложные зубчатые рейки
Почему PowerStroke — лучшее решение
Создание горизонтальных сил?
PowerStroke применяется в горизонтальных и вертикальных конструкциях. В обоих случаях сначала требуется преодоление относительно большого хода с приложением малого усилия. А на последних миллиметрах требуется приложение высокой силы. После такого краткого представления PowerStroke мы часто получаем от наших заказчиков следующую реакцию: «Почему же я не знал об этом раньше!». Теперь вы знаете. С PowerStroke вы можете более творчески проектировать ваше оборудование.
Испытания
Возможность проведения испытаний компонентов различных размеров на одном испытательном стенде, например:
- Испытания на герметичность
- Испытания под нагрузкой
- Испытания на разрыв
Формование
Возможность эффективного применения пресс-форм различных размеров на одной машине, например:
- Литые детали
- Детали из пеноматериала
- Литье под давлением
- Гидроформовка
- Объемная штамповка
- Прессовая сварка
Рабочие операции
Возможность выполнения различных операций на одной машине, например:
- Контропора
- Прижим
- Фиксация
- Форсирование
Приложения
Наш подход к экологической устойчивости
Снижение потребления электроэнергии
Сокращение времени наладки и рабочего цикла
Уменьшение выделения тепла
Увеличение срока службы
Снижение веса машины
Компактная конструкция
Снижение расхода масла
Экологическая устойчивость в машиностроении
В промышленности требуются огромные затраты ресурсов и энергии. Не менее огромен и потенциал экономии. Это означает не только снижение денежных затрат, но и существенный вклад в защиту окружающей среды, поскольку промышленные предприятия несут высокую социально-экологическую ответственность. Мы особенно гордимся тем, что наша продукция помогает не только производителям машинного оборудования, но и эксплуатирующим предприятиям.
